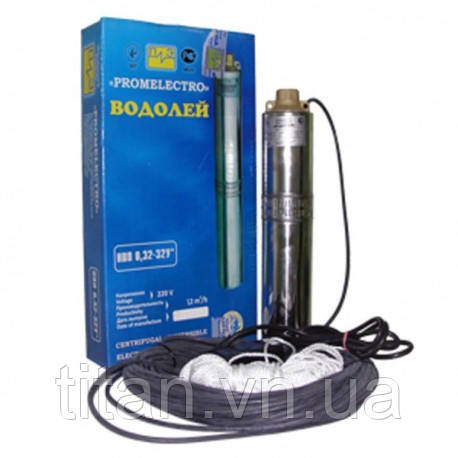

Насос для свердловини Водолей БЦПЕ 0,5-32У (32 м)

Представляємо до Вашої уваги побутовий відцентровий заглибний багатоступеневий насос БЦПЭУ0,5-32У, який використовується для подавання води в побуті зі свердловин, колодязів, для поливання садів і городів. Внутрішній діаметр свердловини 100 мм і більше.
Відмітною особливістю насоса БЦПЭУ0,5-32У від інших насосів є виведення електричного кабелю зверху, а не на бічній частині, що так само дає змогу застосовувати БЦПЭУ0,5-32У для вужчих свердловин!

Якщо насос не занурений повністю у воду, то його категорично забороняється вмикати. Перекачувальна вода має бути очищена від будь-яких домішок, абразивних речовин і піску. Термін експлуатації заглибного насоса БЦПЭУ0,5-32У — не менш ніж 10 років.
Опис БЦПЭУ0,5-32У Водолей:

• електродвигун — однофазний змінний струм
• насосна частина — багатоступенева
• виносна конденсаторна коробка, закріплена на шнурі живлення з вилкою
• насосна частина містить у собі корпус, у якому розміщені приводний вал, колеса робочі, лопаткові відводи, напрямні кільця
• кришка з внутрішньою трубною різзю G1"
• вбудоване теплове реле німецької фірми Thermik

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Напруга — 220 В
• Потужність споживання — 650 Вт
• Максимальний напір — 47 м
• Продуктивність — 3,6 м³/год
• Маса — 12,7 кг

Габаритні та приєднувальні розміри насоса БЦПЕУ 0,5-32У:

• L1 =34 460; L2=32 000 ; L3= 451
• Загальний діаметр насоса: 95 мм
• Довжина кабелю: 32 м
• Підведення кабелю: верхнє

Схема електрична принципіальна насоса БЦПЕУ 0,5-32У:

Умовне позначення елементів схеми:

ЕН - электронасос; З - конденсатори; ТР - теплове реле; Хр - виделка; Хs - розетка; КК — конденсаторна коробка.

Умовне позначення кольору ізоляції жил кабелю:

г - блакитний, год - чорний, кч - коричневий, жз - жовто-зелений (заземлювальна жила).

Схема встановлення насоса БЦПЕУ 0,5-32У в свердловину:

1 - электронасос; 2 - хомут шланга; 3 - шланг; 4 - шнур мережевого живлення; 5 - трос; 6 - місце кріплення підвіски; 7 - коробка конденсаторна.
